国家文物局 2018年砖石质长城保护管理培训班 课程精华·伍

摘要: 国家文物局2018年砖石质长城保护管理培训班课程精华·伍《司马台长城保护维修工程案例阐释》授课教师:北京市古代建筑研究所原所长韩扬。韩扬所长长期从事古建筑研究、历史文化名城保护、文物保护规划设计、文物建筑保护及修复工程设计、民用与公共建筑设计等。主持天坛斋宫、神乐署、南神厨工程、十三陵德陵、茂陵、泰陵、康陵保护工程、北京钟楼、恭王府花园、四川彭州领报修院、福建泰宁世德堂等文物保护工程,在司马台长城


国家文物局

2018年砖石质长城保护管理培训班

课程精华·伍

《司马台长城保护维修工程案例阐释》

授课教师:北京市古代建筑研究所原所长韩扬。韩扬所长长期从事古建筑研究、历史文化名城保护、文物保护规划设计、文物建筑保护及修复工程设计、民用与公共建筑设计等。主持天坛斋宫、神乐署、南神厨工程、十三陵德陵、茂陵、泰陵、康陵保护工程、北京钟楼、恭王府花园、四川彭州领报修院、福建泰宁世德堂等文物保护工程,在司马台长城保护维修、规划设计方面具有丰富经验。

韩扬所长在授课(图片来源:国家文物局)

司马台长城因邻近司马台村而得名。历史上属明代“九边”中蓟(州)镇西路的古北口路之司马台寨,其边墙、敌台最终完善于明代隆庆、万历年间。此次韩扬所长介绍的“司马台长城保护修缮工程”案例范围为司马台寨所辖,位于“司马台水库”东西岸各4座敌台(由东至西的调查编号:密云266、267、268、269号,以及密云270、271、272、273号)以及其间的长城墙体。韩扬所长从四个方面详细阐释了司马台长城修缮工程理念以及勘察、设计和施工情况。

1司马台长城修缮工程的历史背景

修缮历史背景:长城是中华民族抵御外辱的精神象征。改革开放后的上世纪80年代初,随着观念扭转、经济基础提升,已有志士仁人提出保护修复长城的动议。1984年6月,北京地区长城调查成果在《北京晚报》发表,几天后又刊发了发动社会力量赞助修建长城活动的启事。其后习仲勋、邓小平同志先后提笔大书“爱我中华,修我长城”。长城又一次被上升到民族精神的高度。

当年长城修缮的主要模式:80年代,我国北部明代长城保护修缮的着眼点多在于展示长城的雄姿,多数完整长城段落都开辟成旅游观光的景点。在这种指导思想下,当年长城修缮是以完整修复、乃至局部或大段重建为基本模式。在当年特定的历史背景下,这些保护修缮工程对于长城的有效保存,以及社会各界对于长城形象的认知起了重要的作用。

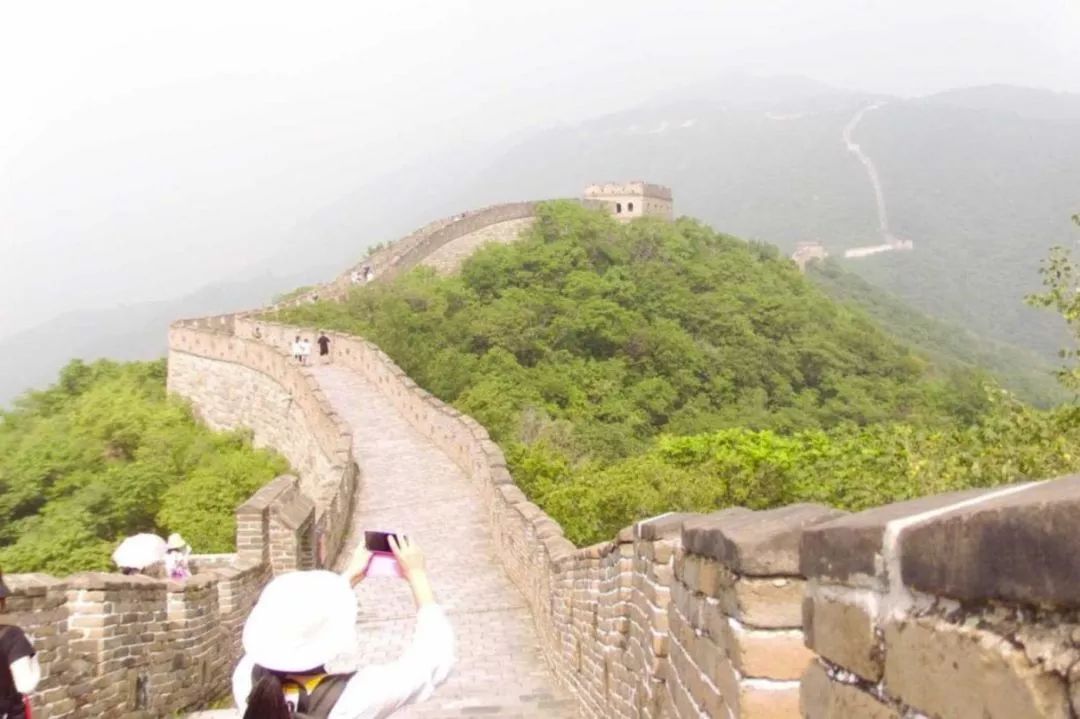

当年长城保护工程多以修复、恢复、重建为主,

以展现长城完整、雄伟的面貌

(图片来源于韩扬所长课件)

2司马台长城修缮工程前期勘察

司马台长城修缮工程前期,做了大量详细的调研勘察工作。纳入修缮范围的司马台长城8座敌台中,三座敌台为木结构中室,其它为砖拱结构。在明代隆庆年间,还未形成砖拱圈结构,敌台做法为外围砖墙,中间木结构,主要为木构空心;到了明万历年间,敌台结构由砖墙木构转换为拱圈式砌体结构。

从调研勘察中看,司马台长城修缮段落存在很多问题,其中因历史上被烧毁或被拆除,多数敌台的木构件部分已消失无存。拱圈式砌体结构敌台,其砖体结构存在坍塌、开裂的情况,有的甚至已经形成单墙片状态,其破坏原因主要是因为司马台长城距离村子较近,多数长城构件在历史上被当地村民拆毁自用。

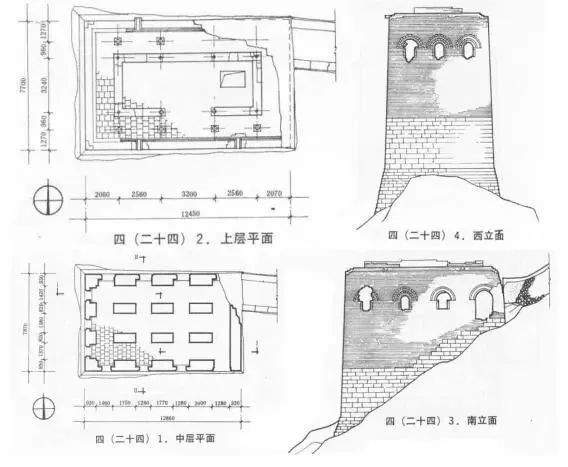

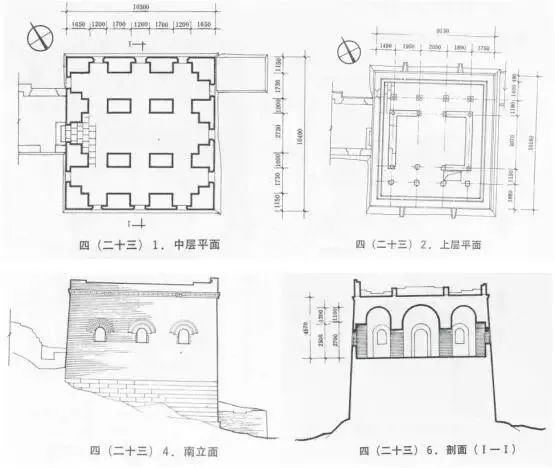

三座木结构中室敌台平、立、剖面示意图

(图片来源韩扬所长课件)

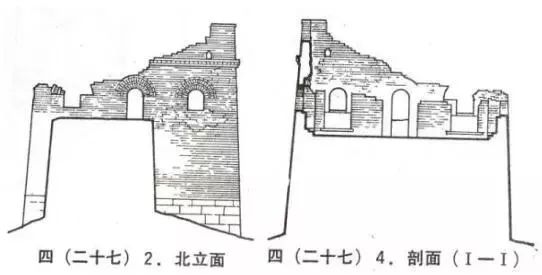

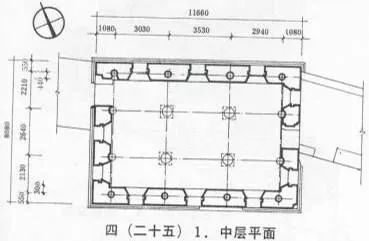

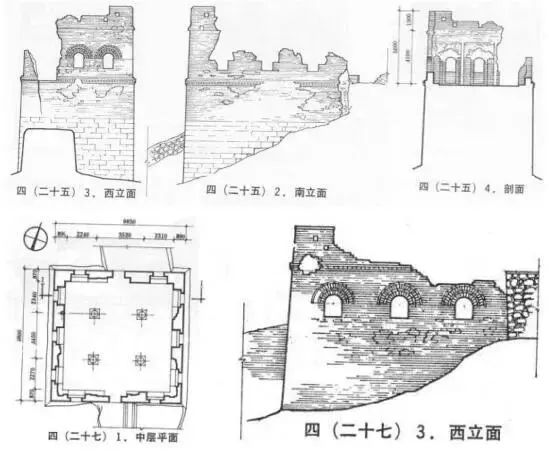

明万历年间部分拱圈式砌体结构敌台

立面图及部分平面图(图片来源韩扬所长课件)

3司马台长城保护理念和技术措施

司马台长城保护修缮工程于1986年下半年进行勘察设计,1987年5月1日开工,1988年5月30日竣工。司马台长城保护修缮工程的基本策略是采用多种适用技术手段,排除长城面临的隐患和危险,必要时采用附加结构措施,对残构进行支扶、加固。对于补砌、补筑等可能影响长城真实性和残损外观的措施,被严格限制在局部、小范围使用(如可能出现碎砖掉落问题的墙体顶部松散砌体部位等),避免对长城外观造成过大改变,确保修缮完成后,长城整体保持残损的外观状态。(编者注:1987年12月11日,在法国巴黎召开的第11届世界遗产委员会会议上,长城等首批6项遗产被列入《世界遗产名录》)

其中,钢架支扶加固是司马台长城保护修缮中采取的工程措施之一。钢架支扶加固属于是体外加固法。下图钢架中只有与敌台墙体相贴的钢架底部跟脚部分,与敌台本体连接在一起,对文物本体的扰动很小。同时,为做到“最小干预”,在钢架底部跟脚面积下还做了微小的结构处理,并在中间竖起一根轻钢架,让整个钢架与敌台墙体、残存墙体结构之间有一个可靠的联系。此外,在敌台屋面层上做一些防水、排水处理。(编者注:通过钢架、防水、排水措施,解决了敌台结构稳定、防风蚀和冻融等问题)。

司马台长城钢架支扶加固示意图

(图片来源韩扬所长课件)

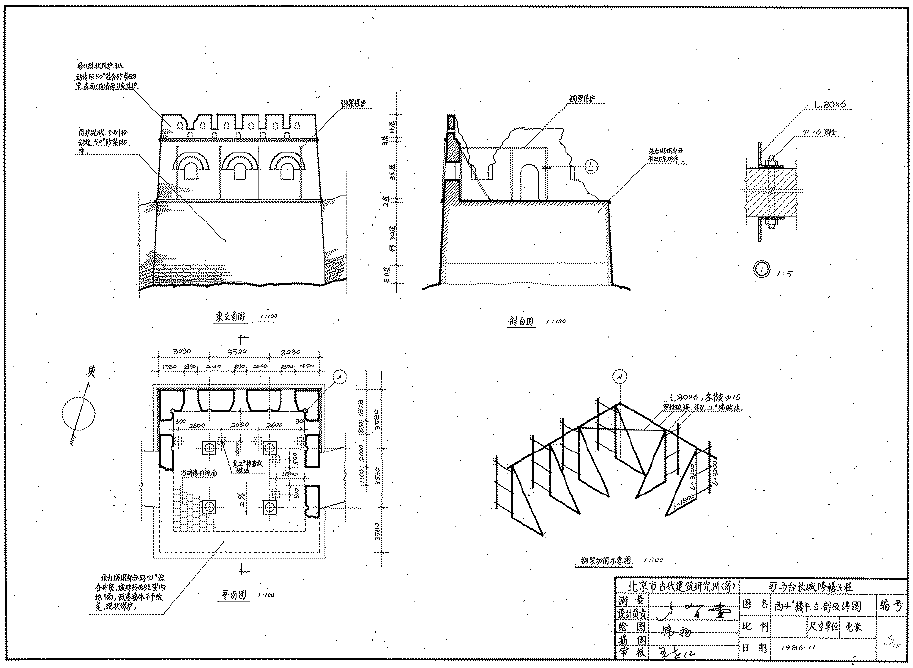

司马台长城钢架的钢圈结构详图及支架简图

(图片来源韩扬所长课件)

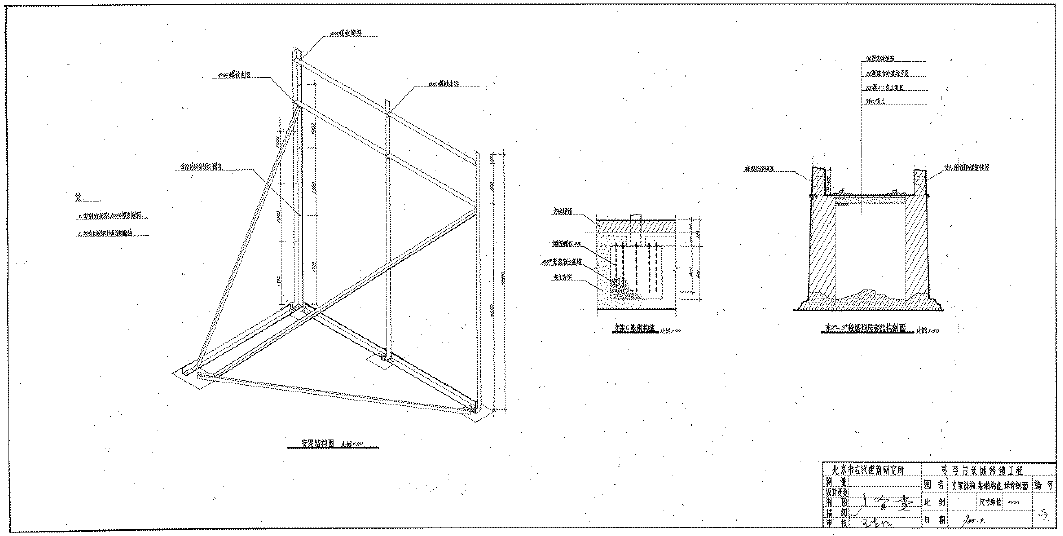

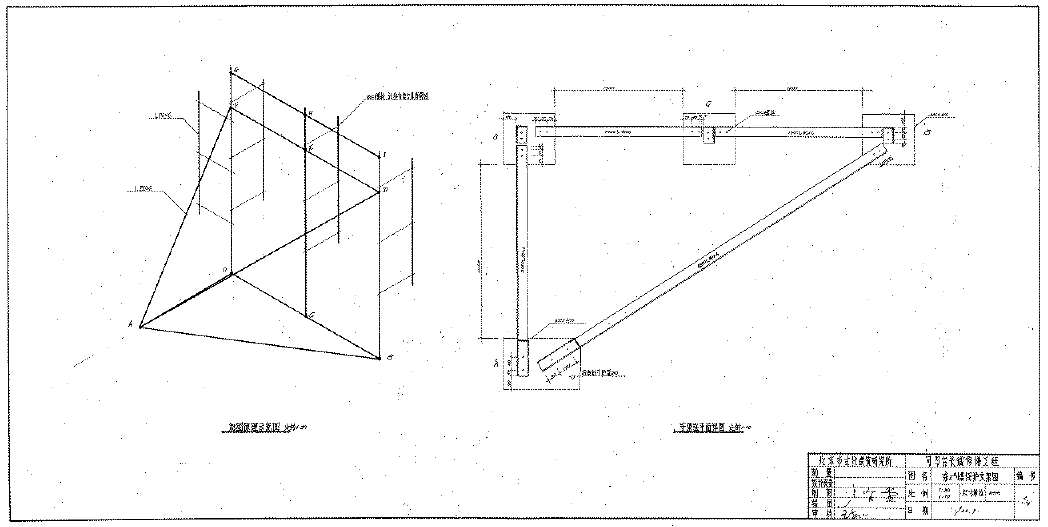

支扶措施施工图(图片来源韩扬所长课件)

4司马台长城修缮工程成果和评价

1988年3、4 月间,联合国教科文组织世界遗产委员会派遣六位专家(编者注:专家来自世界遗产中心、国际古迹遗址理事会、 国际文化财产保护与修复研究中心)考察了尚未竣工的司马台长城修缮工程现场。专家肯定了工程所展示的保护状况,并在书面报告中这样评价司马台长城修缮工程:“重建似乎得到限制,结果看来相当满意”,《文物工作简报》也对司马台长城现场进行了评价“保存了历史原貌,没有任何现代建筑的痕迹,环境保护得好,这里的修复符合国际上文化遗产的修复原则。

修缮后的司马台长城(图片来源韩扬所长课件)

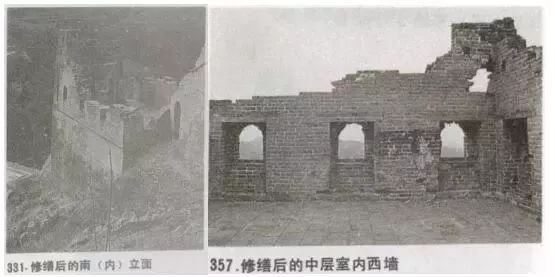

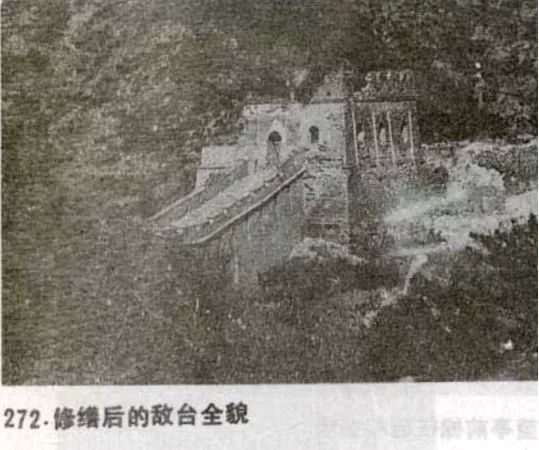

修缮后的敌台全貌(图片来源韩扬所长课件)

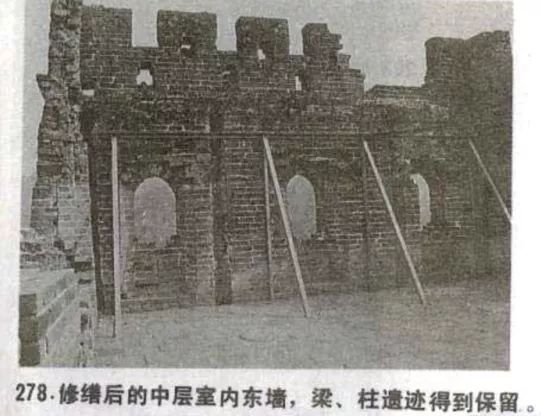

修缮后支扶、加固内部(图片来源韩扬所长课件)

修缮后支扶、加固内部(图片来自网络)

司马台长城在实施保护修缮的过程中,充分吸取了八达岭长城、居庸关长城保护修缮中广受质疑的过度干预、大面积复原等影响真实性、完整性的问题和教训,探索了最小干预的措施。以我们今天的眼光来看,司马台长城保护修缮工程仍有很多值得我们吸取的成功经验。

在介绍完司马台长城修缮工程的基本情况后,韩扬所长围绕“文物保护与展示样态的关系问题”、“现代材料能不能在长城保护中使用的问题”、“对长城原形制、原结构的判断和认识在长城修缮工程中的重要性问题”以及“长城本体上的植被是不是要清理问题”等,与参训学员进行了交流和探讨。他反复强调决定保护修缮策略、措施的根本出发点是文物安全这个中心,要有科学严谨的决策过程,合理选择适合的技术手段。在解决长城本体安全问题的基础上,还应该充分考虑审美、观瞻、样态问题。
